L’infiltration d’eau dans les structures en béton commerciales et résidentielles entraîne de graves conséquences financières et structurelles. Si elle n'est pas protégée, la pression hydrostatique force l'humidité à pénétrer dans les pores du béton, déclenchant la dégradation, la déstabilisation structurelle et la corrosion des armatures en acier par le biais de réactions induites par la carbonatation et les chlorures. Lorsque l’étanchéité souterraine échoue, la rénovation ou la réparation des dommages coûte de façon exponentielle plus que les spécifications initiales correctes. Pour les architectes, les ingénieurs en structure et les promoteurs, ces défaillances présentent d'immenses risques de responsabilité et d'indemnisation professionnelle.

Ce guide sert de cadre technique pour évaluer, spécifier et mettre en œuvre les systèmes d'étanchéité structurelle appropriés . En analysant les données environnementales, la conception structurelle, les profils géotechniques et les normes de conformité internationales, les professionnels peuvent atténuer les risques et garantir l'intégrité structurelle à long terme.

• La sélection du système dépend de l'environnement : aucune méthode d'étanchéité unique ne fonctionne pour toutes les structures ; la sélection doit être dictée par les conditions du sol, la pression hydrostatique, la chimie et l’utilisation prévue de l’espace.

• Les systèmes combinés atténuent les risques : les structures souterraines à haut risque, profondément immergées ou habitables (environnements de niveau 3) nécessitent une combinaison de systèmes de type A, de type B et/ou de type C pour atteindre des seuils de risque acceptables.

• La conformité n'est pas négociable : le respect des normes structurelles reconnues (par exemple, BS 8102:2022, ACI 515.2R ou codes régionaux équivalents) est essentiel pour l'intégrité structurelle, le soutien d'assurance et la validité de la garantie.

• Intégration précoce d'un spécialiste : l'embauche d'un spécialiste qualifié en conception d'étanchéité (par exemple, certifié CSSW) pendant la phase architecturale initiale réduit considérablement les erreurs de conception, les conflits structurels et les coûts du cycle de vie.

Imperméabilisation structurelle et protection contre l'humidité : quelle est la différence ?

Définir la portée technique

La protection des structures contre l’eau sous pression hydrostatique constitue le cœur du métier de la gestion des eaux souterraines. Cela s'applique principalement aux structures souterraines, de retenue de terre ou de retenue d'eau. En revanche, la protection contre l’humidité ne protège que contre l’action capillaire et l’humidité du sol là où il n’y a pas de pression d’eau. La pression hydrostatique augmente avec la profondeur. La pression augmente d'environ 0,1 bar ou 10 kPa par mètre de profondeur d'eau. Cette immense force pousse l’eau liquide à travers les vides microscopiques du béton, exigeant une protection structurelle robuste.

On constate souvent sur place une confusion entre ces deux notions. L’application d’une simple membrane étanche à l’humidité dans un sous-sol avec une nappe phréatique élevée garantit l’échec. Vous devez comprendre l’hydrologie du site avant de spécifier les matériaux.

Caractéristique Protection	contre l'humidité	Qualité d'étanchéité
Menace principale	Capillarité, remontée d'humidité	Pression hydrostatique, hauteur d'eau active
Domaine d'application	Dalles hors sol, peu profondes	Sous-sols profonds, murs de soutènement, tunnels
Épaisseur du matériau	Couches minces, DPM de base	Membranes épaisses, adjuvants intégrés, drains creux
Conséquence de l'échec	Dommages esthétiques, moisissures	Dégradation structurelle, inondations, corrosion des barres d'armature

Les mécanismes de l’infiltration d’eau et des défaillances structurelles

La pression hydrostatique force l'eau à travers les capillaires en béton, les joints de construction, les trous de boulons d'ancrage et les microfissures structurelles. Cette exposition continue à l’humidité déclenche des mécanismes de dommages secondaires qui compromettent la stabilité structurelle.

• Corrosion des renforts : la carbonatation et la pénétration des chlorures détruisent la couche de passivation alcaline des barres d'armature en acier. Cela entraîne une rouille expansive, un effritement et une perte critique de capacité portante.

• Cycle de gel-dégel : L'eau se dilate d'environ 9 % dans les pores du béton pendant le gel, provoquant une fracturation physique et un tartre de la surface.

• Efflorescence et lessivage chimique : l'hydroxyde de calcium libre se dissout et migre vers la surface, affaiblissant la matrice de ciment au fil du temps.

Lorsque vous inspectez un ancien parking, vous voyez souvent des taches de rouille traverser le béton. Cela indique une corrosion active des renforts. Une fois que les barres d’armature commencent à rouiller, elles se dilatent, emportant l’enrobage de béton et exposant davantage d’acier aux éléments.

Principaux types de systèmes d’imperméabilisation structurelle

Type A : Barrière de protection (réservoir)

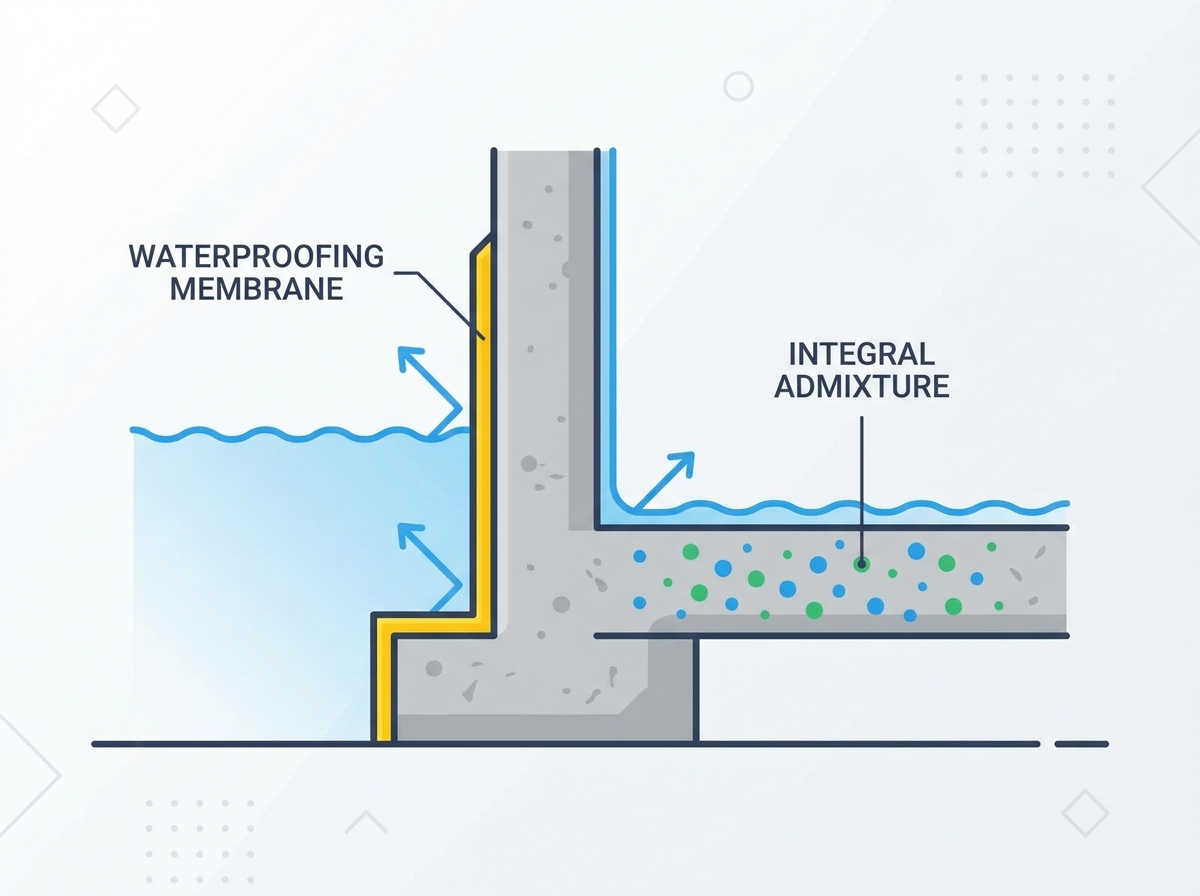

Les systèmes de type A reposent sur l’application d’une membrane barrière physique continue sur la face positive, négative ou prise en sandwich de la structure en béton. Les matériaux comprennent des membranes pré-appliquées entièrement collées qui se lient chimiquement au béton humide, des feuilles auto-adhésives post-appliquées comme le bitume modifié aux polymères ou le PEHD, et des membranes appliquées liquides telles que le polyuréthane ou la polyurée pour les géométries complexes.

Ces barrières fonctionnent mieux pour les sous-sols peu profonds, les murs de soutènement et les scénarios où une excavation externe est réalisable. Cependant, ils dépendent fortement d’une préparation parfaite du support. Ils restent vulnérables aux dommages physiques lors du remblayage, et une seule rupture de joint peut compromettre l’ensemble de la barrière.

1. Préparer le support en enlevant la laitance et en veillant à une finition lisse.

2. Appliquer l'apprêt selon les spécifications du fabricant.

3. Installez la membrane en vous assurant que tous les chevauchements respectent la largeur minimale requise.

4. Détaillez tous les coins, pénétrations et terminaisons avec des membranes liquides renforcées ou des rubans spécialisés.

5. Protéger la membrane avec des planches de drainage avant le remblayage.

Type B : Protection structurellement intégrale

La protection de type B implique de concevoir la structure en béton elle-même pour qu'elle soit résistante à l'eau. Cela limite la pénétration de l’eau grâce à des conceptions de mélange avancées, des rapports eau/ciment réduits et une protection méticuleuse des joints. Les technologies d'adjuvant comprennent des produits chimiques hydrophobes bloquant les pores et des adjuvants actifs cristallins qui réagissent avec l'humidité pour auto-réparer les fissures jusqu'à 0,4 mm.

Les détails des joints techniques utilisent des stoppeurs hydrophiles actifs, des stoppeurs physiques en PVC et des systèmes de tuyaux réinjectables post-injectés. Les systèmes de type B conviennent aux sous-sols commerciaux profonds, aux infrastructures de génie civil et aux environnements à nappe phréatique élevée. Le succès nécessite une mise en place, un compactage, une cure et un contrôle strict de la largeur des fissures.

Type C : Protection drainée

Les systèmes de type C acceptent qu’une infiltration mineure d’eau se produise et la gèrent via un système de drainage à cavité interne. Les composants comprennent des membranes HDPE cloutées appliquées sur les murs et les sols, des canaux de drainage périmétriques et des ensembles de puisards équipés de pompes doubles, de batteries de secours et d'alarmes de niveau d'eau élevé.

Cette approche fonctionne exceptionnellement bien pour la rénovation de sous-sols historiques, de structures voûtées et de sites présentant une pression hydrostatique imprévisible. Cependant, le type C n’empêche pas l’eau de pénétrer dans le béton, exposant potentiellement les armatures à des conditions humides. Il nécessite également un entretien continu pendant toute la durée de vie, y compris un rinçage périodique des dépôts de calcaire et une alimentation continue des pompes.

Comment choisir le bon système d'étanchéité structurelle

Évaluation des conditions géotechniques et hydrogéologiques

Une spécification précise commence par l'évaluation des classifications de la nappe phréatique du site. Les ingénieurs doivent faire la différence entre les nappes phréatiques basses, variables, perchées et constamment élevées à l’aide de données de surveillance à long terme. La chimie du sol joue également un rôle essentiel. Les sols agressifs contenant beaucoup de sulfates peuvent provoquer une attaque du ciment, tandis que les chlorures favorisent la corrosion des barres d'armature.

De plus, les sols acides ou la présence de radon et de méthane nécessitent une imperméabilisation spécialisée avec barrière contre les gaz. La perméabilité du sol dicte le mouvement de l'eau ; les sols limoneux et argileux créent des nappes phréatiques perchées à drainage lent, tandis que le sable et le gravier permettent une pression hydrostatique immédiate.

Définir la qualité environnementale requise

La cartographie des cas d'utilisation structurelles avec les niveaux de performance internes garantit que le système d'étanchéité répond aux attentes des utilisateurs. La référence aux normes BS 8102:2022 fournit un cadre clair pour ces environnements.

structurelle	Description	Cas d'utilisation typiques	Exigences de performance
Niveau 1a	Mouillé	Murs de soutènement, parkings basiques	Quelques zones humides ou coulures autorisées.
Classe 1b	Humide	Locaux techniques, stockage de base	Aucune pénétration d’eau, zones humides acceptables.
2e année	Sec	Stockage de détail, ateliers	Pas de pénétration d'eau, pas d'humidité.
3e année	Habitable	Bureaux, résidentiels, salles de serveurs	Humidité relative complètement sèche et contrôlée.

Évaluation des risques et nécessité de systèmes combinés

S'appuyer sur un seul système d'étanchéité dans des environnements de niveau 3 comporte un risque mathématique important. La formulation d’approches combinées atténue ces risques pour les profils à haut risque. La combinaison du type A avec le type B fournit une barrière primaire contre l'eau liquide tandis que le béton structurel agit comme une barrière secondaire limitant la transmission de vapeur.

Alternativement, la combinaison du type B avec le type C garantit que le béton limite la pénétration à des infiltrations mineures, tandis que le drainage interne gère en toute sécurité toute eau résiduelle. Nous recommandons toujours des systèmes combinés pour les espaces habitables afin d'éviter des pannes catastrophiques.

Normes d’étanchéité structurelle et conformité

Naviguer dans les codes mondiaux et régionaux

Le respect des codes établis garantit la sécurité et la conformité des structures. BS 8102:2022 sert de code de bonnes pratiques au Royaume-Uni pour la protection des structures souterraines contre les eaux souterraines, définissant les principes de conception, les qualités et l'analyse des risques. Aux États-Unis, les normes ACI 515.2R et ACI 350 fournissent des lignes directrices pour spécifier les barrières d'étanchéité et résistantes aux produits chimiques.

Parallèlement, l'Eurocode 2 décrit les règles de conception pour les structures de rétention et de confinement des liquides. Le respect de ces normes protège contre les pannes catastrophiques et les responsabilités légales. Vous devez documenter la conformité à chaque étape de la construction.

Rôles professionnels et responsabilité unique

Une délimitation claire des rôles professionnels évite les oublis critiques. L'ingénieur en structure gère les calculs de charges structurelles, tandis que le spécialiste en imperméabilisation gère le contrôle de l'humidité. Les fournisseurs de garantie modernes mandatent un spécialiste de la conception certifié, tel qu'un professionnel CSSW, au sein de l'équipe de conception.

Cette responsabilité unique garantit que la stratégie d'étanchéité s'intègre parfaitement à la conception structurelle, réduisant ainsi les conflits et les défauts à long terme. Lorsque chacun connaît son périmètre exact, le projet se déroule plus facilement et les risques diminuent considérablement.

Garanties, vices cachés et assurance

Comprendre les types de garantie protège les investissements du projet. La garantie produit d'un fabricant ne couvre que les défauts de matériaux, tandis qu'une garantie professionnelle avec indemnisation couvre la conception et l'installation. L’obtention de l’approbation de la garantie par un tiers nécessite une documentation complète.

1. Dessins techniques détaillés montrant toutes les transitions et pénétrations.

2. Certificats de produits tels que les approbations BBA, CE ou ICC-ES.

3. Journaux complets d’assurance qualité du site signés par l’inspecteur.

4. Preuve photographique de la préparation du substrat et de l’application de la membrane.

Défis et solutions courants en matière d’imperméabilisation structurelle

Points critiques de conception des détails

Les systèmes d’étanchéité échouent fréquemment à des détails critiques spécifiques. Les joints de construction et les joints de jour représentent les zones à plus haut risque d'infiltration d'eau, nécessitant des détails de joint actifs comme des bandes hydrophiles ou des tuyaux de jointoiement injectables. Les pénétrations de service, y compris les manchons de tuyauterie et les entrées de câbles, doivent utiliser des brides mécaniques ou des produits d'étanchéité gonflants expansibles.

Les boulons de serrage des coffrages structurels nécessitent des bouchons de réparation structurelle en ciment pour éviter les fuites. De plus, les joints de dilatation et de mouvement structurels nécessitent des systèmes flexibles et robustes, tels que des rubans pour joints de dilatation en élastomère, pour gérer le tassement et la dilatation thermique.

Préparation du substrat et durcissement du béton

Une mauvaise préparation du substrat reste l’une des principales causes de défaillance des membranes. La présence de laitance, de produits de cure, d'agents de démoulage ou d'une teneur élevée en humidité dans le béton vert empêche une bonne adhérence. Des paramètres de substrat acceptables doivent être respectés, tels que la teneur en humidité du béton restant inférieure à 4 % pour certaines membranes appliquées sous liquide.

Les exigences relatives au profil de surface doivent également correspondre aux directives ICRI CSP pour garantir une force d'adhérence maximale. Nous passons plus de temps à préparer le béton qu’à appliquer la membrane, et cet effort est récompensé par des performances à long terme.

Contrôle qualité sur site et tests non destructifs

Un contrôle qualité rigoureux sur site vérifie l’intégrité de l’installation. La détection électronique des fuites utilise des méthodes haute et basse tension pour localiser les trous d'épingle dans les membranes élastomères. Les tests de vacances impliquent des tests d'étincelles sur des revêtements non conducteurs pour garantir une épaisseur continue.

L'inspection visuelle et les tests au noyau valident le compactage du béton, les tests d'affaissement du site et la résistance globale à la compression. Ne sautez jamais la phase de test ; Trouver une fuite avant de remblayer permet d'économiser énormément de temps et d'argent.

Conclusion et prochaines étapes

Une imperméabilisation structurelle efficace est essentielle pour protéger les bâtiments contre les infiltrations d’eau, prolonger la durée de vie des structures et minimiser les coûts de maintenance à long terme. En sélectionnant le système d'étanchéité approprié en fonction des conditions du site, de la conception structurelle, des exigences de performance environnementale et des normes réglementaires, les équipes de projet peuvent réduire considérablement les risques de construction tout en garantissant la durabilité et la sécurité du bâtiment.

Pour obtenir les meilleurs résultats du projet, tenez compte des recommandations suivantes :

• Effectuez des investigations géotechniques et hydrogéologiques détaillées avant de sélectionner une solution d’imperméabilisation.

• Choisissez les systèmes d’étanchéité en fonction de la qualité environnementale requise et du profil de risque du projet.

• Assurez-vous que tous les joints de construction, pénétrations et détails de transition sont conçus par des professionnels et soigneusement installés.

• Mettez en œuvre des inspections de qualité complètes, une détection des fuites et des tests sur site tout au long du processus d’installation.

Avec des décennies d'expertise dans les matériaux de construction avancés et les technologies d'étanchéité, CANLON est devenu un fournisseur mondialement reconnu de systèmes d'étanchéité haute performance et de solutions intégrées pour l'enveloppe du bâtiment. Grâce à une innovation continue, de solides capacités de recherche et de développement et des normes de qualité internationales rigoureuses, la société propose des produits d'étanchéité fiables destinés aux bâtiments commerciaux, aux projets d'infrastructure, aux installations industrielles et aux développements résidentiels sur les marchés mondiaux.

Des systèmes d'étanchéité des structures souterraines et des toitures aux solutions complètes d'enveloppe du bâtiment, CANLON propose des portefeuilles de produits complets, une assistance technique professionnelle, des solutions de projet personnalisées et des services techniques à long terme. En combinant fabrication intelligente, développement de produits durables et innovation axée sur le client, CANLON aide les architectes, les ingénieurs, les entrepreneurs et les promoteurs à créer des bâtiments plus sûrs, plus durables et plus économes en énergie, qui fonctionnent de manière fiable tout au long de leur cycle de vie.

FAQ

Q : Quelle est la différence entre la protection contre l’humidité et l’imperméabilisation structurelle ?

R : La protection contre l'humidité protège contre l'humidité du sol et l'action capillaire là où il n'y a pas de pression hydrostatique. L’imperméabilisation structurelle protège les structures souterraines de l’eau sous pression hydrostatique, qui force activement l’eau à pénétrer dans les pores du béton.

Q : Pourquoi ai-je besoin d’un système d’étanchéité combiné ?

R : Les espaces souterrains à haut risque ou habitables nécessitent des systèmes combinés pour atteindre des seuils de risque acceptables. Si un système présente un défaut mineur, le système secondaire empêche une panne totale et une infiltration d'eau.

Q : Qu’est-ce qu’un système d’étanchéité de type B ?

R : Le type B implique la conception de la structure en béton elle-même pour qu'elle soit résistante à l'eau. Cela utilise des conceptions de mélange avancées, des rapports eau/ciment réduits, des adjuvants spécialisés et des détails de joints conçus pour limiter la pénétration de l'eau.

Q : Comment la pression hydrostatique affecte-t-elle le béton ?

R : La pression hydrostatique force l’eau liquide à travers les vides microscopiques du béton, les joints de construction et les microfissures. Cette exposition continue entraîne une corrosion des renforts, des dommages dus au gel-dégel et un affaiblissement structurel au fil du temps.

Q : Qu’est-ce qui cause l’échec des membranes d’étanchéité ?

R : Les membranes échouent généralement en raison d'une mauvaise préparation du substrat, notamment de la présence de laitance, de produits de cure ou d'une humidité élevée dans le béton vert. De mauvais détails autour des joints et des pénétrations provoquent également des défaillances importantes.
