La densification urbaine et la conception de sous-sols profonds ont de plus en plus contraint les promoteurs à construire sans limite de propriété, éliminant ainsi la zone tampon spatiale requise pour les excavations extérieures traditionnelles. Lorsque les murs de fondation sont coulés directement contre les systèmes de rétention du sol, les entrepreneurs perdent l’accès à la face extérieure du mur porteur. Ne pas protéger adéquatement ces structures souterraines inaccessibles contre la pression hydrostatique entraîne une infiltration d’eau catastrophique, une dégradation structurelle et des scénarios d’assainissement pratiquement impossibles.

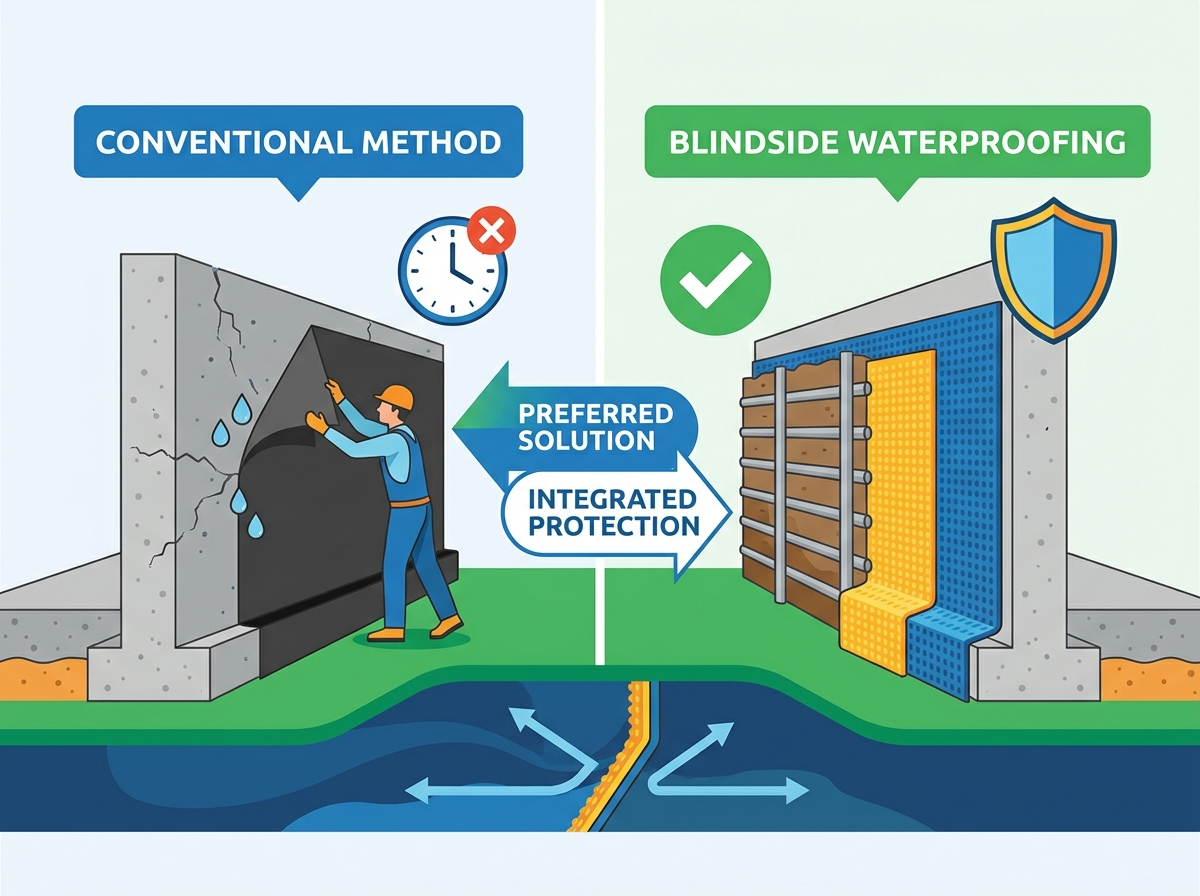

Blindside Waterproofing inverse le séquençage traditionnel en installant l’enveloppe de protection avant la mise en place du béton structurel. Ce guide évalue la mécanique, les technologies de membrane et les réalités de mise en œuvre des systèmes sans visibilité pour aider les équipes de projet à spécifier la bonne solution pour les environnements souterrains à haut risque.
Les contraintes du site dictent la méthode : L'imperméabilisation des côtés aveugles est l'approche obligatoire pour les sites sans limite de lot, les excavations urbaines profondes et la construction de tunnels où une excavation excessive est physiquement ou légalement impossible.
L'adhérence est la mesure critique : le succès d'un système sans visibilité repose sur sa capacité à former une liaison continue, mécanique ou chimique avec le béton coulé pour empêcher la migration latérale de l'eau en cas de perforation.
La préparation du substrat n'est pas négociable : la performance de la membrane est directement liée à la qualité du système de rétention du sol (calage, palplanches ou béton projeté) contre lequel elle est installée.
L'atténuation des risques dépasse le coût initial : bien que les matériaux et les détails du côté aveugle nécessitent un investissement initial plus élevé, ils éliminent les coûts exponentiellement plus élevés de l'injection de fuite du côté négatif et de la réparation structurelle après la construction.
La construction urbaine est soumise à de graves limitations physiques. Les fondations adjacentes, les limites de propriété et les couloirs de services publics empêchent régulièrement la sur-excavation standard de deux à trois pieds requise pour l'imperméabilisation traditionnelle du côté positif. Sans cet espace libre, les travailleurs ne peuvent pas accéder au mur extérieur une fois le béton durci pour y appliquer des revêtements protecteurs, des membranes en feuilles ou des panneaux de drainage. Le mur porteur doit être coulé directement contre le système de soutènement de terre temporaire ou permanent. Cette réalité spatiale invalide complètement les approches conventionnelles d’étanchéité, obligeant à un changement fondamental dans la façon dont l’enveloppe du bâtiment est construite et protégée contre l’intrusion des eaux souterraines.
L’imperméabilisation côté aveugle nécessite une inversion complète de la séquence de construction standard. Comprendre ce changement est essentiel pour le séquençage des projets et la gestion des risques. Le processus suit généralement ces phases distinctes :
Installation du système de rétention de terre, tel que pieux soldats et calorifuges en bois, palplanches en acier ou murs sécants.
Préparation du substrat pour garantir une surface relativement lisse et continue, exempte de grands vides ou de saillies pointues.
Application de la membrane d'étanchéité directement sur le système d'étaiement, avec la face active ou adhésive orientée vers la future coulée du béton.
Installation d'acier d'armature (barre d'armature) directement devant la membrane, en prenant un soin extrême pour éviter les perforations.
Mise en place du béton structurel ou application du béton projeté structurel contre la membrane.
À mesure que le béton durcit, il forme une liaison mécanique ou chimique avec la membrane, créant ainsi un joint intégral permanent qui reste en place pendant toute la durée de vie de la structure.
Le joint de transition entre l’imperméabilisation horizontale sous la dalle et la membrane murale verticale représente le point de rupture le plus courant dans toute enveloppe souterraine. Ce joint froid structurel subit des contraintes importantes lors de la mise en place du béton, du cycle thermique et du tassement du bâtiment. Des détails appropriés nécessitent des goussets renforcés, une liaison adhésive continue et souvent l'intégration de waterstops hydrophiles. Si cette intersection est compromise, les eaux souterraines sous pression hydrostatique exploiteront la faiblesse et inonderont les niveaux les plus bas de la structure. Les équipes de terrain doivent exécuter cette transition avec une précision absolue, car elle relie deux phases distinctes de construction qui peuvent être séparées par des semaines ou des mois.
Une fois le béton coulé, la membrane est enterrée de façon permanente entre le mur porteur et le système de rétention de terre. L'assainissement depuis l'extérieur est physiquement impossible. En cas de fuite, le seul recours est une injection invasive du côté négatif intérieur à l’aide de coulis polyuréthane ou époxy. Ces réparations sont très perturbatrices, nécessitent le retrait des finitions intérieures et n'apportent souvent qu'un soulagement temporaire, car l'eau migre simplement vers le chemin suivant présentant le moins de résistance. Choisir le bon système et exécuter une installation impeccable est essentiel, car les réparations post-construction ne parviennent pas à résoudre la cause profonde de la brèche.
La bentonite de sodium est une argile naturelle qui se dilate jusqu'à quinze fois son volume sec au contact de l'eau. Lorsqu’elle est confinée entre le béton structurel et le système de rétention du sol, cette expansion forme un gel dense et peu perméable qui bloque la pénétration de l’eau. Ces systèmes offrent d'excellentes capacités d'auto-guérison pour les perforations mineures et s'adaptent facilement aux surfaces de revêtement irrégulières. Cependant, ils comportent des risques importants. La bentonite est très vulnérable à l’hydratation prématurée provoquée par la pluie ou l’eau stagnante avant le coulage du béton. S'il se dilate avant le confinement, il perd sa capacité d'étanchéité. De plus, la bentonite se dégrade rapidement dans les eaux souterraines très salées ou contaminées, ce qui rend une analyse approfondie du sol une condition préalable à la spécification.
Ces membranes combinent un support en PEHD robuste et résistant aux perforations avec un adhésif agressif sensible à la pression et un revêtement protecteur résistant aux intempéries. La caractéristique déterminante de ces systèmes est leur capacité à former une liaison permanente et intégrale avec le béton pendant son durcissement. Ce lien offre une résistance exceptionnelle à la migration latérale de l’eau ; si la membrane est percée, l'eau ne peut pas circuler entre la feuille de plastique et le mur de béton. Les systèmes HDPE offrent également une résistance chimique élevée. Le principal défi réside dans l’installation. Ils nécessitent des détails méticuleux au niveau des coutures, utilisant souvent des rubans spécialisés ou du soudage thermique, et pardonnent moins les substrats très irréguliers que les options à base de bentonite ou à application de fluide.
Les feuilles flexibles en thermoplastique (PVC) ou en élastomère offrent d'excellentes capacités d'allongement et de pontage, ce qui les rend adaptées aux projets prévoyant un tassement structurel important ou une activité sismique. Ces systèmes sont souvent compartimentés à l'aide d'une grille de waterstops hydrophiles ou en PVC soudée directement à la membrane. En cas de brèche, les waterstops confinent la fuite à une section spécifique du réseau, simplifiant ainsi les réparations ciblées par injection ultérieures. L’inconvénient majeur est le recours important aux coutures thermosoudées. Atteindre l’intégrité étanche nécessite une main-d’œuvre hautement qualifiée, un équipement spécialisé et des tests de contrôle qualité rigoureux de chaque joint avant la mise en place du béton.
Les systèmes appliqués par fluide impliquent des membranes appliquées par pulvérisation ou à la truelle appliquées sur un panneau de drainage ou une feuille de support, souvent associées à une couche d'asphalte modifié aux polymères. Ces solutions offrent une installation monolithique et transparente qui traverse facilement les pénétrations complexes telles que les attaches, les clous de sol et les conduits de services publics. Ils éliminent les vulnérabilités des coutures inhérentes aux produits en feuilles. Cependant, l'obtention d'une épaisseur constante dépend entièrement des compétences de l'applicateur. De plus, ces matériaux nécessitent des conditions de température et d’humidité spécifiques lors de l’application, ce qui les rend très sensibles aux retards climatiques.
| Type de système | Mécanisme principal | Avantage clé | Principale vulnérabilité |
|---|---|---|---|
| Argile bentonite | Formation expansive de gel sous confinement | Auto-cicatrisant, hautement conformable aux calorifuges grossiers | Hydratation prématurée, sensible à une salinité élevée |
| HDPE / Entièrement adhéré | Liaison adhésive intégrale avec béton durcissant | Empêche la migration latérale de l'eau, haute résistance chimique | Nécessite un substrat lisse et des coutures détaillées |
| PVC/caoutchouc synthétique | Barrière en tôle souple avec compartimentation | Allongement élevé, pontage des tassements, réparation ciblée | Thermosoudage complexe, main d'œuvre hautement qualifiée requise |
| Appliqué par fluide / hybride | Revêtement monolithique sur feuille support | Sans couture, gère facilement les pénétrations complexes | Dépend des conditions météorologiques, nécessite un contrôle précis de l'épaisseur |
La valeur d’adhérence de la membrane au béton, mesurée selon la norme ASTM D903, est la mesure la plus critique pour évaluer les performances en aveugle. Dans un environnement de fondations profondes, les perforations lors de l'installation des barres d'armature ou de la mise en place du béton constituent une probabilité statistique. En cas de brèche, le système doit localiser la fuite. Sans une forte adhérence, l’eau pénétrant par un trou d’épingle se déplacera latéralement entre la membrane et le mur structurel, trouvant éventuellement une fissure ou un joint froid pour pénétrer dans le bâtiment. L'adhérence élevée au pelage garantit que toute perforation reste isolée, empêchant ainsi une pénétration généralisée d'eau et permettant des réparations localisées et gérables.
Les scénarios de fondations profondes soumettent les membranes à une pression d’eau continue et élevée. Un sous-sol s’étendant trois niveaux sous la nappe phréatique peut subir des pressions hydrostatiques supérieures à 150 psi. L'évaluation des matériaux basée sur la norme ASTM D5385 garantit que le système choisi peut résister à ces forces extrêmes sans se rompre, se délaminer ou forcer l'eau à travers les imperfections microscopiques des coutures. La membrane doit maintenir son intégrité structurelle et son adhérence sous une pression constante et implacable pendant toute la durée de vie de la structure.
S'appuyer uniquement sur une membrane barrière est une stratégie à haut risque. L'incorporation d'un panneau de drainage ou d'une feuille à fossettes entre le système de rétention de terre et la membrane d'étanchéité soulage la pression hydrostatique. Ces géocomposites créent un espace vide continu qui canalise les eaux souterraines vers une tuile pleureuse ou un système de drainage de base avant de pouvoir tester les limites de la membrane. En supprimant la pression de l’eau stagnante, la couche d’étanchéité principale agit comme une défense secondaire contre l’humidité plutôt que comme un barrage structurel retenant un lac souterrain.
La membrane doit survivre aux dures réalités de la phase de construction. Après l'installation, la membrane est soumise à l'installation d'acier d'armature lourd, aux étincelles de soudage, aux chutes d'outils et à l'immense pression de la mise en place du béton. Une résistance élevée à la perforation, souvent obtenue grâce à des supports épais en PEHD ou à des couches composites renforcées, garantit que la membrane reste intacte jusqu'à ce que le béton durcisse. Les équipes sur le terrain doivent équilibrer le besoin de flexibilité pour naviguer dans les virages avec la robustesse requise pour survivre à l'installation de la cage d'armature.
Faire correspondre le matériau de la membrane à la chimie spécifique du sol et aux contaminants des eaux souterraines du site est une nécessité absolue. Les environnements urbains comportent souvent des sols contaminés contenant des hydrocarbures, des métaux lourds ou des solvants industriels. Les zones côtières présentent des défis de salinité élevée. Les sulfates présents dans le sol peuvent dégrader certains matériaux asphaltiques ou à base d'argile. Un rapport géotechnique complet doit éclairer le processus de spécification, garantissant que la membrane choisie ne se dégradera pas chimiquement, ne gonflera pas de manière inappropriée ou ne perdra pas ses propriétés adhésives lorsqu'elle sera exposée au profil spécifique des eaux souterraines du site.
La performance de tout système côté aveugle est inextricablement liée à la qualité du substrat sur lequel il est installé. Différentes méthodes d'étaiement nécessitent des stratégies de préparation spécifiques pour éviter la défaillance de la membrane.
Pile de soldat et revêtement en bois : Cette méthode courante laisse souvent des espaces importants entre les planches en retard et des transitions irrégulières au niveau des pieux en acier. La préparation nécessite de remplir les vides avec du coulis ou du mastic, d'enlever les clous qui dépassent et, souvent, d'installer un panneau de drainage continu ou un revêtement en contreplaqué pour créer une surface appropriée et uniforme pour l'application de la membrane.
Palplanches en acier : Le profil ondulé profond et les arêtes vives des palplanches présentent de sérieux défis. L'application de membranes en feuilles directement sur les ondulations conduit souvent à un pontage, où la membrane s'étend à travers le vide et se déchire sous le poids du béton. Les détails nécessitent de remplir les flûtes avec du béton ou d'installer un profilé en contreplaqué ou en mousse robuste pour créer une surface plane.
Murs sécants et béton projeté : Bien que généralement plus uniformes que les revêtements isolants, ces surfaces peuvent être très abrasives. Un profilage de surface est nécessaire pour éliminer les saillies pointues des agrégats. Une couche de crépi ou une épaisse couche de coussin géotextile est souvent nécessaire pour empêcher la membrane de se déchirer sur les contours rugueux lors de la mise en place du béton.
Le champ de masse de la membrane échoue rarement ; les fuites se produisent presque exclusivement au niveau des pénétrations, des transitions et des terminaisons. La gestion de ces détails nécessite le strict respect des protocoles du fabricant.
Les pénétrations impliquant la plomberie, les conduits électriques et les tiges de mise à la terre exigent des protocoles d'étanchéité stricts utilisant des bottes spécialisées, des solins appliqués par liquide et des anneaux de serrage en acier inoxydable.
Les attaches et les clous de sol représentent les points de fuite les plus courants. Ils nécessitent des boîtes de détails spécialisées ou des applications de mastic capables de s'adapter à la forme irrégulière de la tête d'ancrage tout en maintenant un joint étanche.
Les transitions entre la dalle et le mur doivent relier le joint froid structurel de manière transparente, nécessitant souvent une double couche de membrane et l'intégration d'un joint d'étanchéité hydrophile.
Les terminaisons au niveau du sol nécessitent une fixation mécanique avec une barre de terminaison et un contre-solin continu pour empêcher l'eau de surface de migrer derrière le système de membrane.
La coulée du béton elle-même présente des risques importants pour l’enveloppe d’étanchéité. Lors des opérations de coulée sur place, des techniques de vibration inappropriées peuvent provoquer le choc de la tête du vibrateur et la déchirure de la membrane. Des hauteurs de chute excessives peuvent entraîner une ségrégation des granulats, provoquant l'impact de pierres lourdes et endommageant la couche d'étanchéité. Les applications de béton projeté introduisent un ensemble différent de risques. La vitesse d'impact élevée du béton projeté peut abraser ou déchirer des membranes plus molles. Plus grave encore, une mauvaise application du béton projeté peut entraîner une « ombre », c'est-à-dire la création de vides ou de nids d'abeilles derrière l'acier d'armature. Si le béton projeté n'encapsule pas complètement les barres d'armature et n'établit pas un contact solide avec la membrane, la liaison adhésive continue requise n'est jamais formée, laissant une voie de migration de l'eau.
Compte tenu de l’inaccessibilité permanente du système, une assurance qualité rigoureuse est la seule défense contre une défaillance catastrophique. Se fier uniquement à la vérification visuelle de l'entrepreneur chargé de l'installation n'est pas suffisant.
Engagez un inspecteur d’imperméabilisation tiers indépendant pour examiner tous les détails avant la mise en place du béton.
Effectuez des tests de fumée sur les systèmes en PVC compartimentés pour identifier les défaillances microscopiques des joints.
Effectuez des tests de vacances (tests d'étincelles) sur les systèmes appliqués avec du liquide pour détecter les trous d'épingle ou les zones d'épaisseur insuffisante.
Exécutez une approbation visuelle finale de tous les détails d'attache, des pénétrations et des joints de transition immédiatement avant le coulage du béton, en vous assurant qu'aucun dommage ne s'est produit lors de l'installation des barres d'armature.
Le principal moteur financier de l’adoption de techniques aveugles est la maximisation de l’empreinte constructible. En éliminant le besoin d'un périmètre d'excavation de deux à trois pieds, les promoteurs peuvent construire les murs de fondation directement contre la limite de propriété. Dans les environnements urbains denses où les coûts d’acquisition des terrains sont astronomiques, capturer cette superficie souterraine supplémentaire est très lucratif. Cette empreinte élargie permet des places de stationnement supplémentaires, des salles mécaniques plus grandes ou un espace de vente au détail agrandi, améliorant directement le retour sur investissement global du projet et compensant les coûts de construction spécialisés.
Les systèmes Blindside comportent une prime distincte à la fois en termes de coûts de matériaux et de main-d'œuvre spécialisée requise pour l'installation. Les détails méticuleux, la préparation du substrat et les processus rigoureux d'AQ/CQ exigent une mise de fonds initiale plus élevée que la protection contre l'humidité traditionnelle du côté positif. Cependant, cet investissement initial doit être mis en balance avec les risques du cycle de vie. Une enveloppe souterraine défaillante entraîne des conséquences financières catastrophiques, notamment des dégâts d'eau structurels, une élimination importante des moisissures, des perturbations pour les locataires et la nécessité d'injections continues et coûteuses d'époxy pendant toute la durée de vie du bâtiment. Investir dans un système aveugle robuste et entièrement respecté atténue ces responsabilités à long terme, garantissant l’intégrité structurelle et la convivialité de l’espace souterrain.
L’imperméabilisation des côtés aveugles est l’une des solutions les plus fiables pour protéger les structures souterraines où l’accès extérieur n’est pas disponible après la construction. En sélectionnant le système de membrane approprié, en garantissant les détails appropriés et en mettant en œuvre un contrôle de qualité rigoureux tout au long de l'installation, les équipes de projet peuvent réduire considérablement les risques d'infiltration d'eau, améliorer la durabilité structurelle et minimiser les futures mesures correctives coûteuses.
Pour maximiser les performances d’imperméabilisation à long terme, tenez compte des recommandations suivantes :
Effectuez des enquêtes géotechniques complètes et des évaluations des eaux souterraines avant de sélectionner un système d’étanchéité côté aveugle.
Choisissez les technologies de membrane en fonction des conditions du substrat, de la pression hydrostatique et des exigences environnementales spécifiques au projet.
Portez une attention particulière aux détails critiques tels que les pénétrations, les transitions et les connexions horizontales-verticales lors de l'installation.
Mettez en œuvre des procédures indépendantes d’inspection et d’assurance qualité avant la mise en place du béton pour garantir la fiabilité de l’étanchéité à long terme.
Avec des décennies d'expertise dans la technologie d'étanchéité et l'innovation de l'enveloppe des bâtiments, CANLON s'est imposé comme un fabricant mondialement reconnu de systèmes d'étanchéité avancés pour la construction commerciale, industrielle, d'infrastructure et résidentielle. Grâce à une recherche et un développement continus, une fabrication intelligente et des normes de qualité internationales strictes, l'entreprise propose des solutions d'étanchéité hautes performances qui répondent aux exigences exigeantes des projets modernes de construction souterraine et structurelle.
Des membranes d'étanchéité côté aveugle et des systèmes d'étanchéité sous le niveau du sol à l'imperméabilisation des toitures et aux solutions intégrées d'enveloppe du bâtiment, CANLON propose des produits complets, des conseils d'ingénierie professionnels, un support de projet personnalisé et des services techniques à long terme. En combinant une technologie innovante avec le développement de produits durables, CANLON aide les architectes, les ingénieurs, les entrepreneurs et les promoteurs à améliorer la qualité de la construction, à prolonger la durée de vie des bâtiments et à créer des structures plus sûres, plus durables et plus résilientes.
R : L’imperméabilisation du côté positif est appliquée à l’extérieur d’un mur en béton durci, nécessitant un espace d’excavation pour l’accès des travailleurs. L'imperméabilisation côté aveugle est appliquée au système de rétention du sol avant que le mur structurel ne soit coulé contre celui-ci, utilisé lorsque l'accès extérieur est physiquement impossible en raison de contraintes de ligne de lot nulle.
R : Les réparations extérieures sont impossibles une fois le béton durci car la membrane est enterrée de façon permanente. L'assainissement nécessite des injections invasives du côté négatif à l'intérieur à l'aide de coulis de polyuréthane ou d'époxy, qui sont très perturbateurs et ne fournissent souvent que des solutions temporaires.
R : Un substrat lisse et continu est idéal. Le revêtement en contreplaqué sur un revêtement en bois brut, les cannelures remplies de béton sur des palplanches ou une couche de crépi sur du béton projeté rugueux fournissent la surface uniforme nécessaire à une bonne adhérence de la membrane et empêchent le pontage ou la déchirure.
R : Si une membrane est percée, l’eau peut circuler latéralement entre la membrane et le mur de béton jusqu’à ce qu’elle trouve une fissure pour pénétrer dans le bâtiment. Les systèmes à haute adhérence au pelage adhèrent directement au béton, localisant la fuite et empêchant cette migration généralisée.
R : Oui, mais cela nécessite des membranes spécifiques conçues pour résister à la vitesse d’impact élevée de l’application. Une technique de buse minutieuse est nécessaire pour éviter les « ombres » ou les vides derrière les barres d'armature, qui compromettraient la liaison adhésive critique entre le béton et la membrane.
R : Les pénétrations nécessitent des détails méticuleux à l'aide de bottes préformées spécialisées, de mastic ou de solins liquides appliqués pour créer un joint étanche autour de la saillie avant que la membrane de champ principale ne soit installée et intégrée.
R : Cette transition horizontale-verticale est un joint froid structurel essentiel. Cela nécessite des détails renforcés, des membranes superposées, une liaison adhésive continue et souvent l'intégration de joints d'étanchéité hydrophiles pour maintenir un joint monolithique contre la pression hydrostatique.
