La toiture est la partie de l’enveloppe du bâtiment la plus directement affectée par l’environnement extérieur. La conception de son système d’étanchéité et d’isolation détermine directement la durabilité et l’efficacité énergétique du bâtiment.

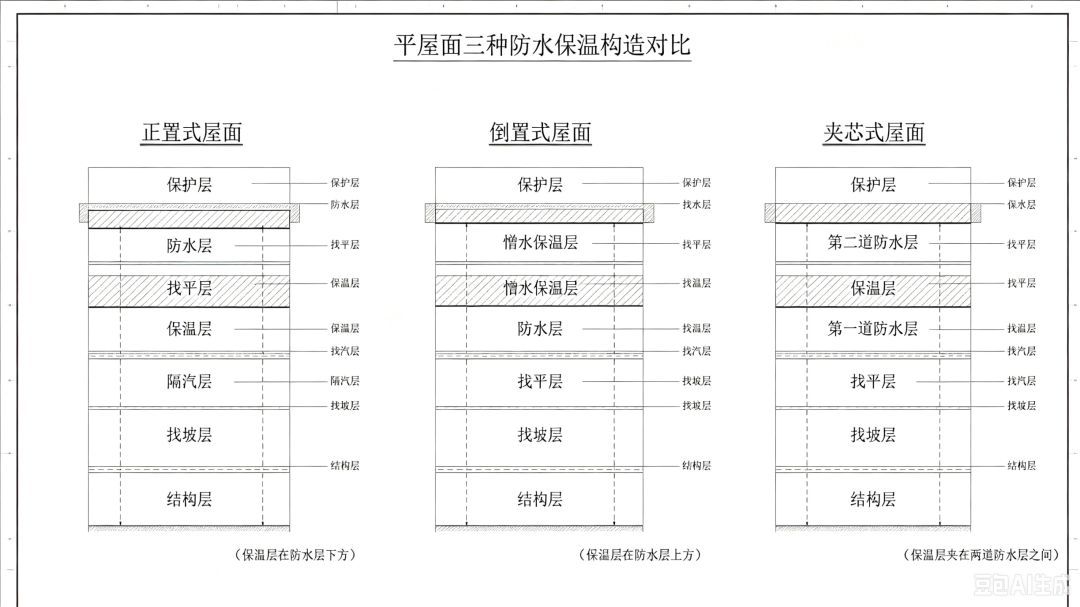

En fonction des positions relatives de la couche d'étanchéité et de la couche isolante, les projets de toit plat peuvent être divisés en trois types de base : vertical, inversé et sandwich. Comprendre les principes et les conditions applicables de ces trois systèmes structurels est fondamental pour la conception d’un projet de toiture.

I. Toit vertical

Le vertical toit est la méthode de construction de toit la plus traditionnelle, également connue sous le nom de « toit standard ». Sa principale caractéristique est que la couche d'isolation est située sous la couche d'étanchéité. Les couches structurelles typiques de haut en bas sont : la couche protectrice, la couche d'étanchéité, la couche de nivellement, la couche isolante, le pare-vapeur, la couche formant pente et la couche structurelle. Le pare-vapeur est conçu pour empêcher la vapeur d’eau intérieure de pénétrer dans la couche isolante, provoquant ainsi l’humidité et la défaillance du matériau isolant.

La logique de conception derrière cette approche découle des caractéristiques physiques des matériaux isolants traditionnels (tels que la perlite, le béton cellulaire et les panneaux de polystyrène ciment) ayant un taux d'absorption d'eau élevé. Une fois que la couche isolante devient humide, sa conductivité thermique augmente considérablement, dégradant gravement ses performances isolantes. Par conséquent, une couche imperméable doit être placée au-dessus de la couche isolante pour empêcher l’intrusion de l’eau de pluie extérieure.

Les avantages des toits verticaux résident dans leurs exigences moindres en matériaux d’isolation, dans leur technologie avancée et dans leur construction relativement pratique. Cependant, leurs inconvénients sont tout aussi importants : ils comportent jusqu’à sept à neuf couches, ce qui rend le processus complexe et coûteux. Plus important encore, il existe plusieurs couches structurelles entre la couche d'étanchéité et la couche structurelle, notamment des couches de nivellement, des couches formant pente et des couches isolantes, et ces couches ne sont pas complètement scellées ensemble. Une fois la couche d’étanchéité partiellement endommagée, l’eau infiltrée s’écoulera latéralement à travers les interstices entre les couches, ce qui amènera la couche isolante à retenir l’humidité, tandis que le point de fuite est difficile à localiser. De plus, comme l'humidité présente dans les couches d'isolation et de nivellement peut provoquer un gonflement de la couche d'étanchéité , les toits verticaux nécessitent généralement des canaux de ventilation et des évents sur la surface du toit, ce qui compromet encore davantage l'intégrité de la couche d'étanchéité.

II. Toit inversé

Un toit inversé inverse la structure de toit traditionnelle, plaçant la couche d’isolation au-dessus de la couche d’étanchéité. Sa structure de base, de haut en bas, se compose de : une couche protectrice, une couche isolante hydrofuge, une couche imperméabilisante, une couche de nivellement, une couche formant pente et une couche structurelle.

La condition technique principale de cette structure est que le matériau isolant soit hydrophobe , tel qu'un panneau de polystyrène extrudé (XPS) ou une mousse de polyuréthane rigide. Selon la « Spécification technique pour l'ingénierie des toits inversés » (JGJ 230-2010), le taux d'absorption d'eau volumique du matériau isolant ne doit pas dépasser 3 %. Étant donné que la couche isolante elle-même n’absorbe presque pas d’eau et recouvre la couche imperméable, elle assure une protection physique à la couche imperméable, l’empêchant d’être endommagée par le rayonnement ultraviolet, les changements drastiques de température et les impacts externes. Cela évite également le problème d’infiltration d’eau entre les couches, courant dans les toits verticaux.

L'exigence de qualité d'étanchéité pour les toits inversés est de classe I et la durée de vie raisonnable de la couche d'étanchéité ne doit pas être inférieure à 20 ans. Sa pente ne doit pas être inférieure à 3 %, et lorsque la pente est supérieure à 3 %, des mesures structurelles antidérapantes doivent être prises. Puisqu’il n’y a aucun problème d’accumulation d’humidité, les toits inversés ne nécessitent pas de trous de ventilation ni de canaux d’évacuation.

Les toits inversés sont plus efficaces pour prévenir les fuites que les toits verticaux, mais ils ont quand même des limites : la couche isolante est directement exposée au-dessus de la couche d'étanchéité, et sans protection efficace, l'eau peut s'infiltrer dans la couche isolante, réduisant ainsi ses performances isolantes. De plus, la conception et la construction de la couche de protection nécessitent des normes plus élevées, en particulier dans les régions pluvieuses ou froides où le type de couche de protection approprié doit être sélectionné en fonction de conditions spécifiques. Il convient de noter que les toits inversés ne sont pas recommandés pour les bâtiments situés dans des régions extrêmement froides et glaciales. Cette réglementation est principalement basée sur le fait que les cycles de gel-dégel entre l'isolation et les couches de protection dans des environnements à basse température peuvent nuire à la couche d'étanchéité.

III. Toit sandwich

Les toits sandwich combinent les caractéristiques des toits conventionnels et inversés. Leur caractéristique typique est le placement séquentiel d’une première couche imperméable, d’une couche isolante et d’une deuxième couche imperméable au-dessus de la couche structurelle, la couche isolante étant complètement prise en sandwich entre les deux couches imperméables. Cela utilise efficacement les configurations « couche imperméable en dessous, couche d'isolation au-dessus » et « couche d'isolation en dessous, couche imperméable au-dessus », créant ainsi un système d'étanchéité à double couche.

Le principal avantage des toits sandwich réside dans leur protection bidirectionnelle de la couche d'isolation grâce à deux couches imperméables, ce qui les rend particulièrement adaptés aux bâtiments ayant des exigences d'étanchéité extrêmement élevées (telles que l'étanchéité de classe I nécessitant trois couches) ou des exigences strictes en matière de performances d'isolation. Cependant, leur structure comporte toujours plusieurs couches, chacune relativement indépendante, ce qui présente toujours un risque d'infiltration d'eau. De plus, la structure complexe entraîne des procédures de construction lourdes et des coûts élevés. Par conséquent, les toits sandwich ne sont pas aussi largement utilisés dans les projets d’ingénierie réels que les deux types précédents et se retrouvent plus couramment dans les projets nécessitant des exigences spécifiques en matière d’étanchéité et d’isolation.

Du point de vue du développement technologique, l’approche intégrée de l’imperméabilisation et de l’isolation a attiré une attention croissante ces dernières années, en préfabriquant les couches d’imperméabilisation et d’isolation en un seul module intégré. Cela évite les défauts d'interface de la construction en couches sur site et simplifie les couches structurelles. Cette direction représente le chemin technologique des systèmes de toiture évoluant de « l'empilement multicouche » à « l'intégration fonctionnelle ».

IV. Points de construction clés pour les systèmes d’étanchéité de toiture

Quelle que soit la forme structurelle utilisée, la conception et la construction des projets d'étanchéité de toiture doivent être conformes aux normes en vigueur telles que la « Spécification technique pour l'ingénierie de toiture » ​​(GB 50345). En pratique, les aspects clés suivants affectent directement la fiabilité à long terme du système d’étanchéité :

Une bonne préparation de la surface est une condition préalable au bon fonctionnement de la couche d’étanchéité. La surface de la couche structurelle doit être ferme, plane et propre, et sa teneur en humidité doit répondre aux exigences de construction du matériau d'étanchéité sélectionné. Une résistance et une rigidité insuffisantes de la couche de nivellement sont une cause fréquente de fissuration de la couche d'étanchéité.

Les éléments structurels détaillés sont sujets aux fuites du toit. Les zones telles que autour des sorties de drainage, à la base des murs de parapet, à la base des tuyaux s'étendant du toit et au niveau des joints de dilatation doivent toutes être renforcées. Une couche d'imperméabilisation supplémentaire doit être appliquée autour des sorties de drainage et des bordures en béton doivent être installées à la base des parapets et autres structures s'étendant à partir du toit.

La construction de la couche d’étanchéité doit strictement respecter l’épaisseur et le nombre de couches requis par la conception. La largeur de recouvrement de la membrane et l’uniformité de l’application du revêtement doivent toutes répondre aux spécifications. Une fois la couche d’étanchéité terminée et avant de passer à l’étape suivante, un test de pulvérisation d’eau ou de rétention d’eau doit être effectué pour vérifier son intégrité.

La pose d'une couche de protection est indispensable. Quel que soit l'emplacement de la couche imperméable, une couche protectrice suffisante doit être installée sur le dessus pour éviter tout dommage mécanique lors de la construction ou de l'utilisation ultérieure.

Conclusion

Les toitures verticales, inversées et sandwich représentent différentes combinaisons étanchéité-isolation, chacune avec ses propres conditions applicables et limites techniques. Les toits verticaux sont techniquement matures mais de construction complexe et présentent un risque élevé d'infiltration d'eau ; les toits inversés ont une structure simple et une longue durée de vie de la couche d'étanchéité, mais nécessitent des matériaux d'isolation et des couches de protection spéciaux ; Les toits sandwich atteignent un niveau de protection plus élevé au détriment d'une imperméabilisation à double couche, mais cela augmente le coût et les difficultés de construction. Dans les projets pratiques, des facteurs tels que la zone climatique du bâtiment, les exigences d'étanchéité, les indicateurs de performance d'isolation, le budget et les conditions de construction doivent être pris en compte de manière exhaustive pour sélectionner une structure de toit appropriée, et les normes techniques pertinentes doivent être strictement respectées à toutes les étapes de conception, de sélection des matériaux et de construction.
