La construction sans lot et les excavations profondes rendent impossible l’imperméabilisation extérieure traditionnelle. Vous ne pouvez pas excaver, imperméabiliser et remblayer lorsque votre mur de fondation se trouve à quelques centimètres d’une limite de propriété adjacente ou d’un mur d’étaiement. L’infiltration d’eau en dessous du niveau du sol présente de graves risques. La pression hydrostatique force l’eau à travers les pores du béton. La migration latérale de l'eau permet à l'humidité de se déplacer derrière les membranes non liées jusqu'à ce qu'elle trouve une fissure, entraînant la corrosion des barres d'armature et une dégradation structurelle. La réhabilitation post-construction dans des espaces confinés est un cauchemar. Vous avez besoin d’un contrôle technique fiable. L’imperméabilisation côté aveugle pré-appliquée déplace l’approche des revêtements post-appliqués vers des systèmes pré-coulés et entièrement collés. Vous installez la membrane contre le blindage, coulez du béton directement contre celui-ci et créez une barrière monolithique et imperméable.

• L'adhérence est essentielle : Le succès de l'imperméabilisation côté aveugle pré-appliquée repose entièrement sur la liaison continue, mécanique ou chimique entre la membrane et le béton coulé pour empêcher la migration latérale de l'eau.

• Sélection des matériaux spécifiques au site : Les spécifications de la membrane (HDPE, bentonite, PVC ou systèmes composites) doivent être dictées par un rapport géotechnique détaillant la pression hydrostatique, la chimie du sol et les projections de tassement du sol.

• La préparation du substrat dicte la performance : L'intégrité du système d'étanchéité dépend fortement de l'état du système de rétention du sol (pieux sécants, pieux soldats, palplanches, murs en coulis ou béton projeté) avant l'installation.

• Les détails déterminent les taux de défaillance : les pénétrations, les attaches, les transitions structurelles et les points de terminaison représentent la majorité des défaillances aveugles ; les détails rigoureux et l'AQ/CQ lors de la mise en place du béton ne sont pas négociables.

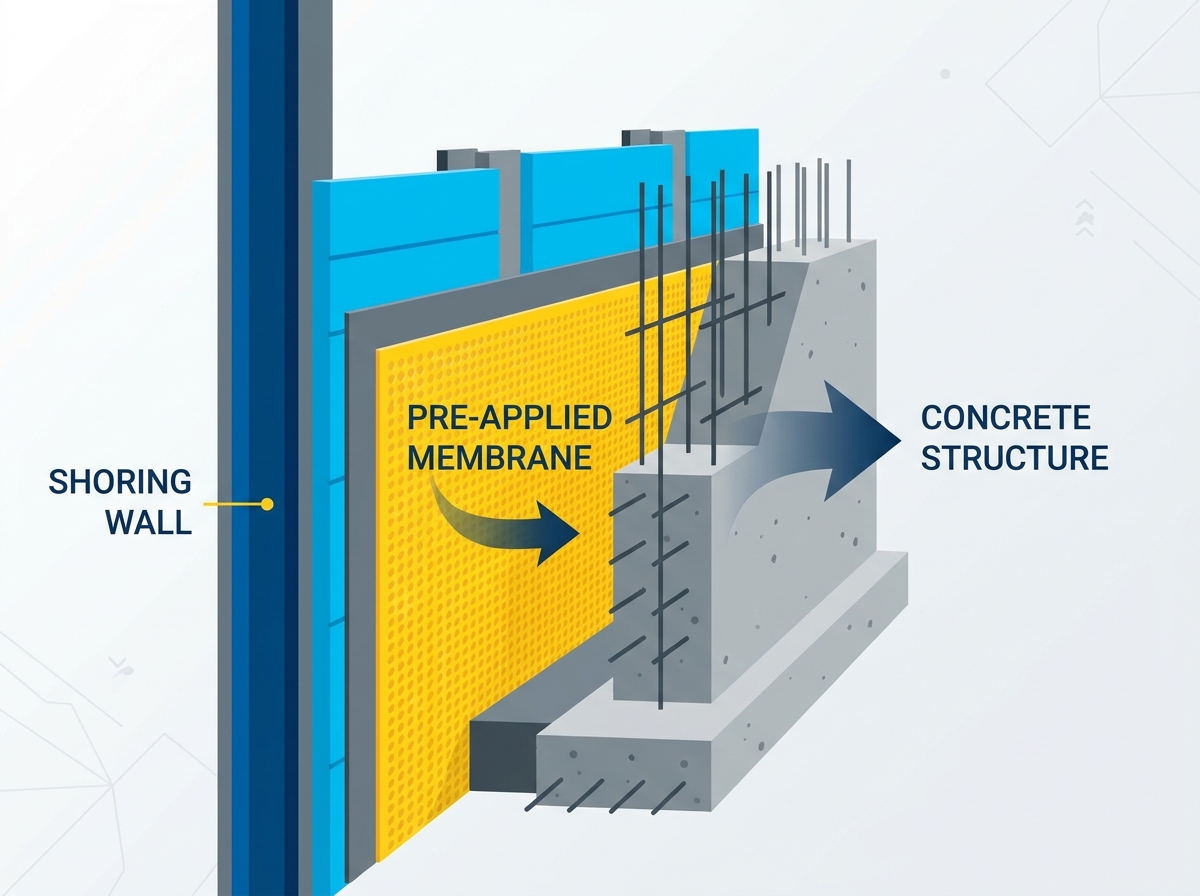

Comment fonctionne l’imperméabilisation côté aveugle pré-appliquée

Définir la méthodologie Blindside

L’imperméabilisation traditionnelle du côté positif suit une séquence linéaire. Vous creusez le site, construisez les murs de fondation, appliquez la membrane d'étanchéité à l'extérieur et remblayez le sol. Cette approche nécessite un dégagement important autour du périmètre du bâtiment. La méthodologie aveugle pré-appliquée inverse cette séquence par nécessité. Les équipes de construction installent d'abord le système de rétention des sols. Ensuite, ils appliquent la membrane d’étanchéité directement sur ce mur de soutènement. Ensuite, ils placent les renforts en acier. Enfin, ils coulent le béton structurel directement contre la membrane.

Cette séquence est obligatoire pour des scénarios architecturaux et techniques spécifiques. La construction d’une ligne de propriété zéro ne laisse aucune place à l’accès extérieur. Les fosses d'ascenseur de fondations profondes, les structures de stationnement souterraines, les tunnels de transport en commun et les projets de remplissage adjacents aux structures historiques existantes nécessitent tous des applications aveugles. Dans ces environnements, le système de rétention des sols fait office de coffrage extérieur permanent du mur en béton. Cela fait de la membrane préappliquée la seule ligne de défense contre les eaux souterraines.

1. Installer le système de rétention des sols (étaiement, palplanches ou murs sécants).

2. Préparez le substrat pour garantir une surface lisse et uniforme sans saillies pointues.

3. Installez la membrane pré-appliquée directement contre le système de rétention de terre préparé.

4. Détaillez toutes les pénétrations, attaches et terminaisons à l’aide de membranes ou de rubans liquides compatibles.

5. Placez l'acier d'armature (barre d'armature) avec précaution pour éviter de percer la membrane.

6. Versez le béton structurel directement contre la membrane pour activer le mécanisme de liaison.

L’impératif d’une technologie entièrement liée

Comprendre la physique de la migration latérale de l’eau est nécessaire pour la protection des structures souterraines. Si une membrane traditionnelle non liée est percée pendant la construction ou un tassement du sol ultérieur, les eaux souterraines pénètrent dans le système. Sous pression hydrostatique, cette eau circule latéralement entre la membrane non liée et le support en béton. Il continue sa migration jusqu'à ce qu'il localise une fissure structurelle, un joint de construction ou un trou de fixation pour pénétrer à l'intérieur du bâtiment. Trouver la source exacte de la violation externe devient presque impossible. La fuite interne se manifeste souvent à quelques mètres du dommage réel de la membrane.

Les systèmes pré-appliqués éliminent cette vulnérabilité grâce à une technologie entièrement liée. Ces membranes utilisent des adhésifs sensibles à la pression, des couches de polymères réactifs ou des matrices géotextiles intégrées. Ces couches se réticulent physiquement ou se verrouillent mécaniquement dans la matrice du béton pendant le processus d'hydratation et de durcissement. Si une perforation localisée se produit dans un système entièrement collé, l'eau ne peut pas migrer latéralement. La brèche reste isolée sur ce point précis. Cela réduit considérablement le volume d’infiltration d’eau et rend les réparations ciblées par injection de polyuréthane viables du côté négatif.

Choisir la bonne membrane pour l’imperméabilisation des côtés aveugles

Polyéthylène haute densité (HDPE) avec adhésifs sensibles à la pression

Les membranes HDPE sont largement spécifiées pour les applications aveugles. Ils offrent une résistance à la traction exceptionnelle, une résistance élevée à la perforation et une perméabilité quasi nulle à l’humidité et aux gaz dangereux du sol. La résistance centrale de la feuille HDPE fournit une barrière physique robuste contre la pression hydrostatique et les agrégats tranchants.

Le composant essentiel de ces systèmes est la couche adhésive sensible à la pression appliquée en usine. Un revêtement résistant aux intempéries protège souvent cette couche. Ce revêtement empêche l'adhésif d'accumuler la poussière du chantier ou de se dégrader sous l'exposition aux UV pendant la phase d'installation des barres d'armature. Lorsque le béton humide est coulé, la chaleur d’hydratation et le poids du béton activent l’adhésif. Cela forme un lien continu et tenace avec le béton durci. Les systèmes HDPE démontrent d’excellentes performances sous des impacts élevés. Ils conservent leur intégrité lors de la mise en place de barres d’armature lourdes et d’une consolidation agressive du béton.

Argile bentonite et systèmes composites : capacités et limites

Les systèmes actifs de bentonite de sodium reposent sur un mécanisme d’imperméabilisation différent. La bentonite est une argile très expansive. Il peut gonfler jusqu'à 15 fois son volume sec au contact de l'eau. Confinée entre le système de rétention des sols et le béton structurel, cette expansion forme un gel monolithique dense et peu perméable. Ce gel colmate automatiquement les perforations mineures et les fissures du béton.

Les systèmes bentonite comportent des risques spécifiques de mise en œuvre. L’hydratation prématurée est une préoccupation majeure. Si la membrane est exposée à de fortes pluies ou à des eaux souterraines avant que le béton ne soit coulé et durci, l'argile se dilate prématurément. Il perd alors son pouvoir imperméabilisant. De plus, la bentonite est très sensible à la chimie du sol. Dans des environnements très salins ou des eaux souterraines contaminées par des produits chimiques industriels spécifiques, le processus d'échange d'ions peut inhiber la capacité de l'argile à gonfler. Cela conduit à un échec systémique. L'analyse géotechnique du sol est obligatoire avant de spécifier la bentonite.

Membranes en polychlorure de vinyle (PVC) et en polyoléfine flexible (FPO)

Les membranes en caoutchouc synthétique PVC et FPO présentent une flexibilité extrême, une capacité d'allongement élevée et des caractéristiques supérieures de pontage des fissures. Ces propriétés les rendent particulièrement adaptés aux projets d'infrastructure dans des environnements présentant une activité sismique anticipée, un tassement différentiel important ou des charges structurelles dynamiques.

L'installation de systèmes PVC et FPO nécessite des techniques spécialisées. Contrairement aux joints adhésifs utilisés dans certains systèmes HDPE, les membranes synthétiques nécessitent généralement un soudage à air chaud à double piste. Ce processus fusionne les feuilles qui se chevauchent en une seule couche continue. La soudure à double piste crée un canal d'air interne. Cela permet aux techniciens de tester sous pression l’intégrité de chaque joint avant la mise en place du béton. Bien que cela constitue une barrière très fiable, cela nécessite des protocoles AQ/CQ stricts et une main-d’œuvre hautement qualifiée sur le chantier.

Membranes multi-composants et double fonction (imperméabilisation + atténuation des gaz)

Le réaménagement urbain se produit fréquemment sur des friches industrielles. Cela conduit à la nécessité de membranes offrant à la fois des performances d’imperméabilisation et de pare-vapeur. Les membranes d’étanchéité standard peuvent ne pas offrir une résistance suffisante aux gaz souterrains dangereux ou aux composés organiques volatils (COV).

Les membranes à double fonction sont conçues avec des noyaux de barrière spécialisés, tels que l'EVOH (éthylène-alcool vinylique) ou des feuilles d'aluminium. Ceux-ci résistent au méthane, au radon et aux solvants chlorés. L'évaluation de ces systèmes nécessite de revoir les normes d'essai spécifiques pour les taux de transmission de vapeur et la résistance chimique. Pour obtenir l'approbation environnementale sur les friches industrielles, il faut prouver que le système d'étanchéité pré-appliqué spécifié pour les côtés aveugles maintiendra son imperméabilité à la fois à la pression hydrostatique de l'eau et à la migration des gaz toxiques pendant toute la durée de vie de la structure.

Type de membrane	Mécanisme de liaison primaire	Meilleur environnement d’application	Principales limites
PEHD avec adhésif	Adhésif chimique/sensible à la pression	Excavations profondes, haute pression hydrostatique	Nécessite un substrat lisse, sensible aux UV prolongés
Bentonite de sodium	Gonflement mécanique/formation de gel	Fondations standards, sols non contaminés	Risque d’hydratation prématurée, échec dans les sols à forte salinité
PVC / FPO	Systèmes mécaniques de non-tissé ou de compartiments	Zones sismiques, tassement différentiel élevé	Soudage à air chaud nécessitant beaucoup de main d'œuvre

Normes de performance clés pour l’imperméabilisation côté aveugle pré-appliquée

Résistance à la pression hydrostatique et hydrologie du site

L'évaluation d'un système sans visibilité commence par la détermination de la pression de charge hydrostatique maximale prévue sur la base du rapport hydrologique du site. Les eaux souterraines exercent une pression immense sur les structures souterraines. Il pousse l’eau à travers les vides microscopiques du béton.

La norme de test critique pour cette mesure est la norme ASTM D5385 (méthode de test standard pour la résistance à la pression hydrostatique des membranes d'étanchéité). Les ingénieurs doivent interpréter ces résultats de tests avec soin. Ils doivent garantir que la membrane spécifiée peut résister à des pressions allant jusqu'à 70 mètres de pression de refoulement et au-delà, en fonction de la profondeur de l'excavation et des fluctuations saisonnières de la nappe phréatique. Une membrane qui réussit les tests à haute pression garantit des performances à long terme dans les applications de fondations profondes.

Performance d'adhérence du béton

La capacité de la membrane à adhérer au béton constitue la principale défense contre la migration latérale de l’eau. La force d’adhérence au pelage mesure la force requise pour séparer la membrane du substrat en béton durci.

ASTM D903 (Méthode d'essai standard pour la résistance au pelage ou au décapage des liaisons adhésives) est la norme utilisée pour quantifier cette liaison. Les spécifications doivent établir des valeurs minimales acceptables, généralement autour de 5 lb/po (880 N/m). Cela garantit que la liaison peut résister aux forces de cisaillement du tassement du sol et à la charge hydrostatique tentant de pousser l'eau entre la membrane et la structure. L’adhérence élevée au pelage garantit que tout dommage localisé reste isolé.

Contamination des sols et résistance chimique

Les membranes souterraines doivent survivre dans des environnements chimiques difficiles pendant une durée de vie structurelle supérieure à 50 ans. Les friches industrielles, les zones côtières et les zones industrielles présentent souvent des eaux souterraines contenant des hydrocarbures, des concentrations élevées de sulfate ou des niveaux de pH alcalins extrêmes.

Les ingénieurs doivent faire correspondre le profil de résistance chimique de la membrane au rapport d'analyse géotechnique du sol. Une exposition prolongée à des produits chimiques incompatibles peut provoquer une fragilisation, un gonflement ou une dissolution des couches adhésives de la membrane. La vérification de la compatibilité avec les contaminants spécifiques au site garantit que le système d’étanchéité ne se dégradera pas prématurément. Il conserve sa barrière de protection pendant toute la durée de vie du bâtiment.

Tassement, mouvement du sol et allongement de la membrane

Les fouilles profondes sont des environnements dynamiques. Après la construction, le mur d'étaiement et le sol environnant connaîtront inévitablement un tassement par rapport à la dalle structurelle rigide et aux murs de fondation. Ce mouvement différentiel exerce des forces de cisaillement importantes sur la membrane d'étanchéité.

Il est essentiel d’évaluer la manière dont les différents systèmes gèrent ces forces. Les membranes doivent posséder une capacité d'allongement suffisante, testée via ASTM D412. Ils doivent s'étirer et combler les fissures structurelles sans déchirer ni compromettre l'adhérence au béton. Les systèmes à allongement élevé et à résistance robuste au cisaillement conservent leur intégrité même lorsque le bâtiment s’installe dans sa position finale.

Défis d’installation et gestion des risques

Préparation du substrat : gestion des systèmes de rétention du sol

La performance d’une membrane préappliquée dépend fortement de la qualité du substrat sur lequel elle est installée. Les systèmes de rétention des sols varient considérablement. Ils comprennent des pieux soldats avec revêtement en bois, des pieux à tarière continue (CFA), des palplanches autobloquantes, des pieux sécants ou tangents et des murs à coulis (diaphragme). Chacun présente des irrégularités de surface uniques.

Une bonne préparation nécessite l’élimination des saillies pointues, des vides profonds et des surfaces très irrégulières. Ceux-ci pourraient percer la membrane ou empêcher une liaison uniforme. Cela nécessite souvent l'installation de panneaux de drainage géotextiles robustes, de contreplaqué recouvrant les espaces de calorifugeage ou l'application d'une couche de lissage structurelle en béton projeté. Un substrat solide et continu est la base d’une installation réussie en aveugle.

Détailler des géométries, des pénétrations et des transitions complexes

La majorité des défauts d’étanchéité aveugles surviennent au niveau des détails et non dans le domaine de la membrane. Les zones à haut risque d'infiltration d'eau comprennent les attaches au sol, les pénétrations de tuyaux de plomberie et d'électricité, les manchons de services publics, les coins internes et externes et les joints de construction en béton.

Des détails rigoureux sont nécessaires à ces moments-là. Les spécifications doivent décrire l’utilisation de membranes de détail compatibles appliquées sous forme liquide, de joints d’étanchéité hydrophiles gonflables autour des pénétrations et de joints mécaniques à compression. La transition de niveau scolaire est une interface d’ingénierie particulièrement critique. Le système pré-appliqué au-dessous du niveau du sol doit s'intégrer de manière transparente et s'intégrer à l'imperméabilisation de l'enveloppe du bâtiment au-dessus du niveau du sol. Cela garantit une protection continue au niveau du sol, là où l'eau s'accumule fréquemment.

Risques liés à la mise en place du béton et protocoles AQ/CQ

La phase de mise en place du béton présente le risque le plus élevé de dommages à la membrane installée. Lorsque l’on compare le béton coulé sur place au béton projeté (béton projeté), différents risques apparaissent. Le béton projeté implique une vitesse d'impact élevée. Cela pourrait endommager la couche adhésive de la membrane ou provoquer une ombre globale. L'ombrage crée des vides derrière les barres d'armature là où le béton ne parvient pas à adhérer à la membrane.

Les dangers généraux lors de la mise en place comprennent la perforation des barres d'armature dans la membrane, le déplacement des arrêts d'eau pendant le coulage et les vibrations mécaniques excessives provoquant un nid d'abeilles du béton contre la couche d'étanchéité. L’établissement de protocoles AQ/CQ stricts est essentiel. Cela comprend des inspections visuelles complètes avant coulée, des tests de joints, des tests d'étincelles pour les géomembranes et une surveillance continue par un inspecteur en imperméabilisation pendant la mise en place active du béton.

Compromis coût-valeur dans l’imperméabilisation souterraine

Coûts des matériaux par rapport aux passifs d’assainissement après construction

L’ingénierie de valeur d’un système d’étanchéité en dessous du niveau du sol entraîne souvent des coûts catastrophiques à long terme. Une analyse coûts-avantages réaliste doit comparer la prime initiale des systèmes en PEHD ou composites entièrement liés aux risques d'alternatives moins coûteuses, non liées ou posées en vrac.

Si un système aveugle échoue, la responsabilité financière, les risques juridiques et les perturbations opérationnelles sont immenses. Pour tenter de réparer les fuites aveugles après la construction, il faut injecter des coulis chimiques, tels que du polyuréthane ou de l'acrylamide acrylate, à travers les murs de fondation. Alternativement, cela nécessite d’effectuer des réparations cristallines du côté négatif. Ces efforts de réhabilitation sont extrêmement coûteux, souvent temporaires et très perturbateurs pour les occupants du bâtiment. Investir dans des systèmes pré-appliqués haut de gamme atténue ces énormes responsabilités en aval.

Impacts sur le calendrier et efficacité de l’installation

Le choix du système d’étanchéité impacte directement le calendrier de construction. Les exigences en matière de main-d'œuvre, la sensibilité aux intempéries et les temps de durcissement varient considérablement selon les différentes technologies. Les systèmes qui ne peuvent pas être installés dans des conditions humides ou glaciales peuvent entraîner de graves retards pendant la construction en hiver ou pendant la saison des pluies.

La sélection d’un système conçu pour l’efficacité de l’installation peut accélérer le chemin critique. Les membranes avec des rouleaux plus larges minimisent la longueur linéaire totale des coutures. Les joints à recouvrement auto-adhésifs éliminent le processus fastidieux de soudage à l’air chaud. De plus, les membranes à haute tolérance aux intempéries et aux UV permettent des temps d'exposition plus longs entre l'installation de la membrane et le coulage du béton. Cela offre aux entrepreneurs une flexibilité de planification vitale.

Conclusion

L’imperméabilisation côté aveugle pré-appliquée offre une solution fiable et durable pour protéger les structures souterraines dans les constructions sans lot et dans d’autres environnements souterrains difficiles. En sélectionnant le système de membrane approprié, en garantissant des détails appropriés et en mettant en œuvre un contrôle de qualité rigoureux tout au long de la construction, les équipes de projet peuvent empêcher efficacement l'infiltration d'eau, réduire les coûts de maintenance et améliorer la durabilité à long terme des structures critiques.

Pour obtenir les meilleures performances d’étanchéité, tenez compte des recommandations suivantes :

• Effectuez des investigations géotechniques complètes et des évaluations des eaux souterraines avant de sélectionner un système d’étanchéité côté aveugle.

• Choisissez des technologies de membrane basées sur la pression hydrostatique, la chimie du sol, le mouvement structurel et les conditions spécifiques au projet.

• Assurez des détails méticuleux au niveau des pénétrations, des transitions et des joints de béton pour minimiser les risques de fuite à long terme.

• Mettre en œuvre des procédures indépendantes d’inspection, de test et d’assurance qualité avant et pendant la mise en place du béton.

Avec des décennies d'expertise dans la technologie d'étanchéité et les systèmes intégrés d'enveloppe de bâtiment, CANLON est devenu un fabricant mondialement reconnu de solutions d'étanchéité avancées pour les bâtiments commerciaux, les infrastructures, les transports, les installations industrielles et les développements résidentiels. Soutenue par une innovation continue, une fabrication intelligente et des normes de qualité internationales strictes, l'entreprise propose des systèmes d'étanchéité haute performance conçus pour répondre aux exigences exigeantes des projets de construction souterraine modernes.

Des systèmes d'étanchéité pré-appliqués côté aveugle et des membranes d'étanchéité sous le niveau du sol à l'imperméabilisation des toitures et aux solutions complètes d'enveloppe du bâtiment, CANLON fournit des produits complets, une assistance technique professionnelle, des solutions de projet personnalisées et des services techniques à long terme. En combinant des matériaux innovants avec des technologies de construction durables, CANLON aide les architectes, les ingénieurs, les entrepreneurs et les promoteurs à construire des structures plus sûres, plus durables et plus performantes tout au long de leur durée de vie.

FAQ

Q : Quelle est la différence entre l’imperméabilisation du côté aveugle et celle du côté positif ?

R : L’imperméabilisation du côté positif est appliquée à l’extérieur d’un mur de fondation terminé, nécessitant une excavation et un remblayage. L’imperméabilisation côté aveugle est installée avant la coulée du béton, directement contre le système de rétention du sol. Le béton structurel est ensuite coulé contre la membrane, ce qui le rend nécessaire pour les projets sans lot.

Q : Comment l’imperméabilisation côté aveugle pré-appliquée adhère-t-elle physiquement au béton ?

R : Les systèmes pré-appliqués utilisent des adhésifs sensibles à la pression spécialisés, des polymères réactifs ou des toisons géotextiles. Lors du coulage du béton, la chaleur d'hydratation, l'humidité et le poids physique du béton activent ces couches. Ils se verrouillent mécaniquement ou se réticulent chimiquement avec le béton durcissant, formant ainsi une liaison permanente.

Q : Quelles sont les normes d’essai ASTM critiques à rechercher lors de la spécification d’une membrane pré-appliquée ?

R : Les normes clés incluent la norme ASTM D5385 pour évaluer la résistance à la pression hydrostatique, la norme ASTM D903 pour mesurer la force d'adhérence au pelage et la norme ASTM D412 pour évaluer la résistance à la traction et l'allongement afin de garantir que la membrane peut combler les fissures structurelles.

Q : L’imperméabilisation à la bentonite peut-elle être utilisée dans des environnements d’eau salée ou de sol contaminé ?

R : La bentonite de sodium standard doit être évitée dans les sols très salins ou chimiquement contaminés. Des concentrations élevées de sel interfèrent avec le processus d’échange d’ions, empêchant l’argile de gonfler et formant son gel imperméable. Des systèmes de bentonite modifiée ou de PEHD sont requis dans ces conditions.

Q : Qu’est-ce que la migration latérale de l’eau et pourquoi est-elle particulièrement dangereuse pour les structures souterraines ?

R : La migration latérale de l'eau se produit lorsque l'eau traverse une membrane non liée et se déplace horizontalement entre la membrane et le substrat de béton. C’est dangereux car l’eau peut parcourir de longues distances avant de pénétrer dans la structure par une fissure, ce qui rend presque impossible la localisation et la réparation de la brèche d’origine.

Q : Comment l’imperméabilisation du côté aveugle en dessous du niveau du sol se connecte-t-elle à l’enveloppe du bâtiment au-dessus du niveau du sol ?

R : La transition se produit au niveau scolaire et nécessite des détails méticuleux. La membrane préappliquée au-dessous du niveau du sol doit chevaucher et s'intégrer physiquement à la barrière contre l'air et l'humidité au-dessus du niveau du sol. Ceci est réalisé en utilisant des solins, des barres de terminaison et des membranes de transition compatibles appliqués par liquide pour assurer une étanchéité continue.
