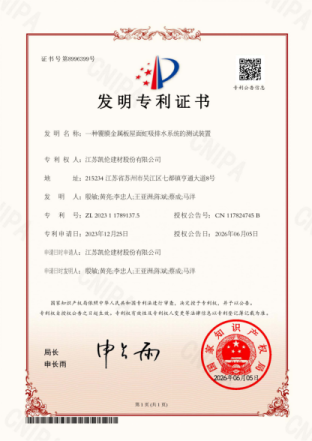

Le 5 juin 2026, Canlon a obtenu un brevet d'invention, « Un dispositif de test pour un système de drainage par siphon d'une toiture métallique à membrane », numéro de brevet ZL202311789137.5. Cela marque l'intégration formelle du « drainage actif » dans la capacité de base du système de toiture métallique à membrane (panneau intégré Fusion®), en plus de « l'imperméabilisation » : le concept « d'étanchéité et de drainage intégrés » est passé d'un concept théorique à une pratique d'ingénierie testable et vérifiable.

Pensée conventionnelle dans les projets de toiture : privilégier l’étanchéité à la ventilation

Pendant longtemps, l'accent technique des projets de toiture a été axé sur la « prévention », c'est-à-dire que si la couche imperméable est en place, l'eau ne peut pas pénétrer et tout va bien. L'article 2.0.1 du GB 55030-2022 « Spécifications générales pour l'imperméabilisation des bâtiments et de l'ingénierie municipale » propose le principe d'étanchéité consistant à « l'adaptation aux conditions locales, en privilégiant la prévention, en combinant prévention et drainage, et en gestion globale ». Cependant, dans la pratique de l'ingénierie, le « drainage » est souvent simplifié à la conception structurelle de la couche de pente, garantissant que la pente de drainage n'est pas inférieure à la valeur standard et que l'eau peut s'écouler vers la gouttière par gravité.

Le problème est que le drainage gravitaire dépend de la pente. Le T/CECS 1668-2024 spécifie une pente minimale de 2 % pour les toitures en panneaux intégrés. Cependant, dans les projets réels, la pente peut s'écarter de la valeur de conception en raison de facteurs tels que la déformation structurelle, la compression de la couche isolante et les erreurs de construction. Lorsque la pente est insuffisante pour vaincre la résistance à l’écoulement de l’eau, une accumulation d’eau localisée se produit sur le toit.

L'impact de l'accumulation d'eau sur la couche d'étanchéité est progressif : une immersion prolongée accélère la migration des plastifiants dans la membrane, les cycles hivernaux de gel-dégel créent des contraintes alternées sur les soudures à recouvrement et le dépôt de poussière et de micro-organismes dans les zones gorgées d'eau affaiblit encore davantage la résistance aux intempéries de la surface de la membrane. Un toit qui ne sèche jamais fait vieillir sa couche d’étanchéité plus rapidement – ​​même si l’eau ne « s’infiltre » pas réellement, l’usure chronique du système de toiture a déjà commencé.

Le sens de « prévention et drainage intégrés » en ingénierie

« L’étanchéité et le drainage intégrés » n’est pas simplement une combinaison d’imperméabilisation et de drainage. Son principe de base est que la couche d'étanchéité garantit « aucune fuite » et que le système de drainage garantit « aucune accumulation d'eau » : les deux sont complémentaires et parallèles, et non primaires et secondaires. Un toit d'étanchéité et de drainage véritablement intégré doit avoir la capacité d'évacuer rapidement l'eau de pluie du toit grâce à un drainage organisé, même dans des conditions de pente nulle, empêchant ainsi l'eau de s'attarder sur le toit plus longtemps que le temps d'écoulement nécessaire.

Ce concept s'aligne parfaitement sur les principes de la construction de villes éponges . Les « Avis directeurs sur la promotion de la construction de villes éponges » (Guo Ban Fa [2015] n° 75), publiés par la Direction générale du Conseil d'État en 2015, proposaient une politique en six caractères : « infiltration, rétention, stockage, épuration, utilisation et drainage ». le réseau de canalisations municipal; sinon, la ville éponge se transformera de « absorption d'eau » en « engorgement ». En tant que première interface de réception des eaux de pluie dans un bâtiment, la capacité de drainage du toit détermine la sécurité hydraulique du bâtiment en cas de fortes précipitations.

Un dispositif de test, quelle pièce du puzzle a-t-il complété ?

Cette configuration de test se compose de cinq unités : une unité avec des panneaux métalliques recouverts de membrane des deux côtés pour simuler la structure réelle du toit, une unité de gouttière pour collecter l'eau entrante, une unité de siphon pour créer une pression négative pour piloter le débit complet, une unité de pluie simulée pour fournir une source d'eau contrôlable et une unité de test pour enregistrer la pression du siphon et les performances de drainage. En travaillant ensemble, les cinq unités ont reproduit les conditions de fonctionnement complètes de l'ensemble du système de drainage par siphon de toit dans des conditions de laboratoire.

La valeur unique de cet appareil réside dans trois caractéristiques « réglables » : la section transversale de gouttière réglable, qui permet de tester l'efficacité du drainage pour des gouttières de différentes tailles, fournissant une base pour la sélection de la conception ; pente de toit réglable, qui vérifie le changement du temps d'écoulement d'une pente nulle à différents angles d'inclinaison, répondant ainsi à la question de conception de « quelle pente minimale est requise pour assurer le drainage dans un délai spécifié » ; et des modèles de trémie d'eau de pluie et des diamètres de tuyaux interchangeables, ce qui permet de comparer les différences de performances de différents composants de drainage sur la même plate-forme, évitant ainsi les erreurs d'ingénierie courantes telles que « un grand tuyau avec une petite trémie » ou un « petit tuyau avec une grande trémie » causées par une inadéquation des composants.

Ces trois capacités visent toutes le même objectif : faire évoluer la conception des systèmes de drainage par siphon pour les toitures en panneaux intégrés d'une approche de « sélection basée sur l'expérience » à une approche « basée sur les données ». Auparavant, les concepteurs ne pouvaient déterminer les diamètres des tuyaux et les types de trémies que sur la base de formules empiriques et d'échantillons du fabricant, un processus dont la fiabilité diminuait considérablement lorsque la surface du toit dépassait une certaine échelle ou que la conception du bâtiment entraînait des chemins de drainage complexes. Grâce à ce système, les solutions de drainage pour tout projet spécifique peuvent être testées et vérifiées avant de quitter l'usine, transformant ainsi les performances du système de « s'appuyer sur les affirmations du fabricant » à « être testées. »

L’avantage naturel des panneaux de toiture intégrés – une surface soudable et étanche continue

Les systèmes de drainage siphoniques ne sont pas une nouvelle technologie. Ils sont utilisés depuis des décennies sur les toits plats en béton. Cependant, le drainage siphonique dans des conditions de toiture métallique est confronté à un défi particulier : il existe des chevauchements entre les panneaux métalliques. Si les chevauchements ne sont pas complètement étanches, la pression négative siphonique aspirera l’air des interstices, perturbant ainsi l’état d’écoulement du tuyau plein . Le drainage siphonique est essentiellement un système à pression négative qui nécessite que le système soit étanche à l'air.

Il s'agit de la logique de compatibilité inhérente entre les panneaux de toiture intégrés et les systèmes de drainage par siphon : les panneaux de toiture intégrés, grâce au soudage à l'air chaud du matériau de surface en rouleau polymère , construisent une membrane imperméable sans couture sur la tôle. Cette membrane résout non seulement le problème des « fuites d'eau », mais plus important encore, elle garantit l'étanchéité à l'air requise pour le fonctionnement du système de siphon : l'air ne peut pas pénétrer dans les tuyaux le long des joints de chevauchement, l'état de pression négative peut être maintenu de manière stable et l'efficacité du siphon n'est pas affectée par les lacunes dans la structure de la tôle. D'un autre point de vue : la surface étanche entièrement soudée des panneaux de toiture intégrés est une condition préalable à la « transplantation » de systèmes de drainage par siphon des toits en béton aux toits métalliques. Il ne s’agit pas simplement d’une combinaison de produits, mais d’une profonde compatibilité des systèmes.

Des brevets aux systèmes : une boucle fermée de capacités complètes

La véritable valeur de ce brevet ne réside pas dans le dispositif lui-même, mais dans la capacité en boucle fermée qu'il crée. Avant cela, l'accumulation technologique de Canlon dans le domaine des panneaux intégrés se concentrait sur trois aspects : les matériaux – le processus intégré en usine des rouleaux de polymère et des feuilles de métal ; produits – édition conjointe de la norme du groupe T/CECS 1668-2024 ; et applications – vérification technique dans des installations industrielles telles que la base de Yanjing Beer Danjiangkou. Le brevet de drainage par siphon complète le quatrième aspect : la vérification du système. Cela forme une chaîne complète de « brevet de matériau → norme de produit → mise en œuvre technique → tests du système. »

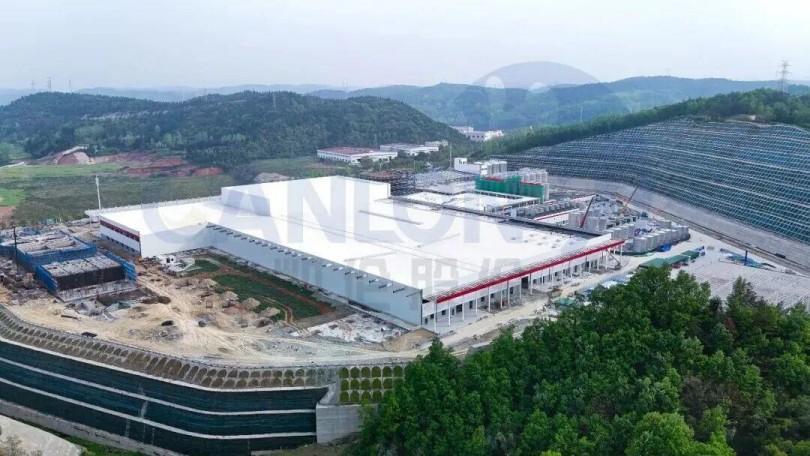

Projet de base de Yanjing Beer Danjiangkou

En termes industriels, les livrables d'une solution de toiture ne sont plus simplement une pile de panneaux de toiture et un ensemble de dessins de construction, mais plutôt des « indicateurs de performance du système testés et vérifiés » : sous des paramètres de conception spécifiques, le système de drainage de cette solution peut évacuer l'eau du toit dans un délai spécifié, avec un fonctionnement stable du siphon et un débit continu dans tout le tuyau. Pour le propriétaire, cela signifie que « drainage et étanchéité intégrés » est passé d'un slogan d'entreprise à un engagement technique vérifiable.

Conclusion

Parfois, les progrès technologiques dans le domaine de l’ingénierie des toitures ne se manifestent pas par l’invention de nouveaux matériaux, mais plutôt par l’attention sérieuse portée à un problème ancien. Le drainage est pour la toiture une compétence fondamentale longtemps négligée. Tout le monde sait qu'elle est importante, mais techniquement, elle est limitée au niveau expérientiel consistant à « s'assurer simplement que la pente est correcte ». Lorsque l'industrie commence à établir des normes d'essai quantifiables et des méthodes de vérification pour les systèmes de drainage de toiture, cela indique que la gestion de l'eau de toiture évolue d'une étape de construction hâtive vers un sous-système nécessitant une conception et une vérification indépendantes.

Ce brevet pour un appareil de test ne se vante pas d'une révolution matérielle et ne prétend pas avoir perturbé qui que ce soit. Il fait quelque chose de plus fondamental : il transforme la question de « à quelle vitesse et avec quelle propreté l'eau est drainée » d'une question subjective en une question fondée sur les données. C'est précisément le genre de questions qu'une industrie se posera en premier lorsqu'elle passera d'un développement extensif à un développement intensif.
